SONDAGENS ROTATIVAS / MISTAS

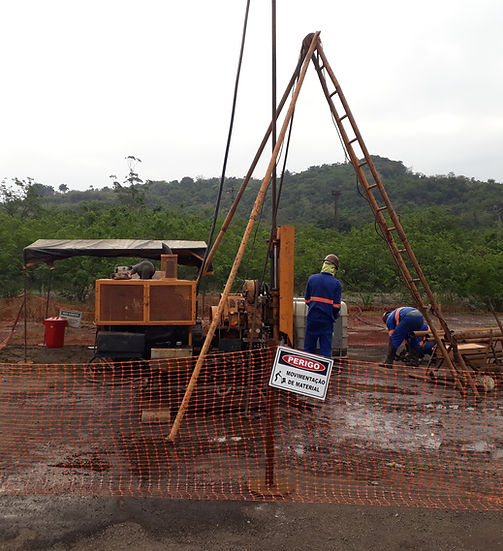

Sondagem Mista é o processo de investigação utilizado nos casos em que as características do terreno a ser investigado requeiram o uso dos equipamentos de sondagem a percussão e rotativa, alternadamente, a fim de se atingir o objetivo da investigação.



As perfurações são executadas com avanço a seco, através de trado concha ou trado helicoidal, até a profundidade permitida pela resistência do terreno ou até encontrar o nível d’água e após, pelo processo de circulação de água, com utilização de sonda rotativa.

Nas camadas de solo, a extração das amostras é feita com cravação de amostrador-padrão (SPT) de 34,9mm (1 3/8”) de diâmetro interno e 50,8mm  (2”)  de  diâmetro externo. A cravação do amostrador dá-se mediante golpes de um peso de 65 kg que cai em queda livre de uma altura de 75 cm, anotando-se o número de golpes necessários para a penetração dos últimos 30 (trinta) cm do amostrador descrito acima.



Encontrado o topo da rocha, prossegue-se a perfuração com a utilização de barrilete duplo móvel dotado na ponta de peça cortante de alta dureza (coroa diamantada), que perfura a rocha através de sistema de rotação.



O barrilete é móvel e preserva em seu interior o testemunho do terreno, que constitui a parte central da área anelar cortada pela coroa.

1/5

Nas camadas de solo, a extração das amostras é feita com cravação de amostrador-padrão (SPT) de 34,9mm (1 3/8”) de diâmetro interno e 50,8mm  (2”)  de  diâmetro externo. A cravação do amostrador dá-se mediante golpes de um peso de 65 kg que cai em queda livre de uma altura de 75 cm, anotando-se o número de golpes necessários para a penetração dos últimos 30 (trinta) cm do amostrador descrito acima.



Encontrado o topo da rocha, prossegue-se a perfuração com a utilização de barrilete duplo móvel dotado na ponta de peça cortante de alta dureza (coroa diamantada), que perfura a rocha através de sistema de rotação.



O barrilete é móvel e preserva em seu interior o testemunho do terreno, que constitui a parte central da área anelar cortada pela coroa.
